Интелигентна производствена линия за кримпване на ъгли за алуминиеви прозорци и врати HCCS-130*2430

Интелигентна производствена линия за кримпване на ъгли за алуминиеви прозорци и врати. Представено изображение.

Кратко описание:

Използва се за ефективно кримпване на четири ъгъла на алуминиеви прозорци и врати.

Цялата машина се управлява от 18 серво мотора.

Правоъгълната рамка се екструдира едновременно, с висока ефективност на обработка.

Диапазон на обработка:480x680 - 2200x3000 мм

Общ размер:10000x50000x1400 мм

Изпратете ни имейл

Детайли за продукта

Етикети на продукти

Обработка на видео

Основна характеристика

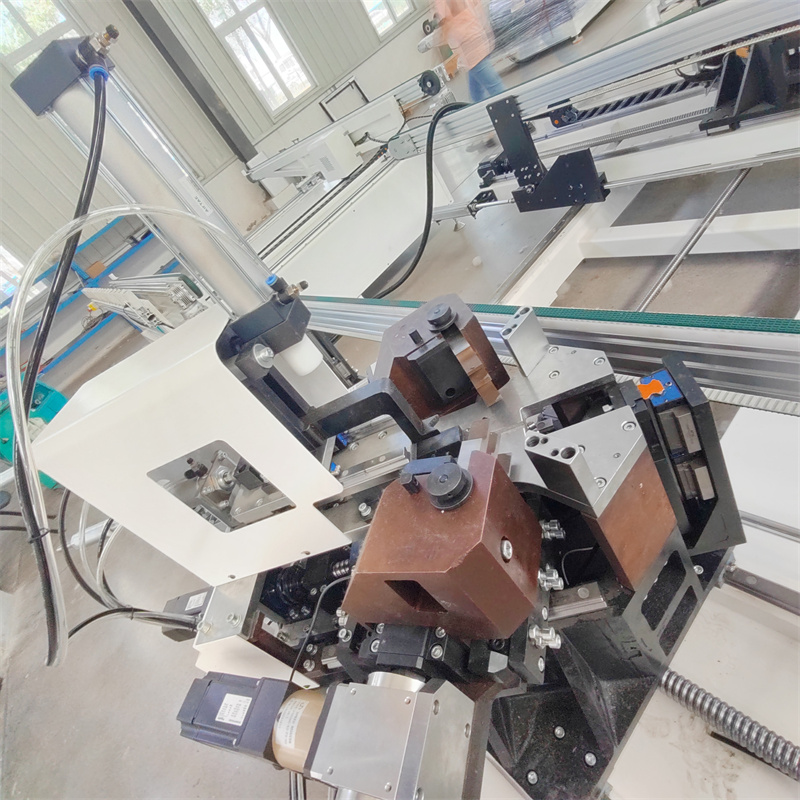

машина за кримпване на алуминиеви ъгли (7)

1. 1. Интелигентна и проста: цялата машина се управлява от 18 серво мотора, с изключение на ръчното регулиране на височината на резачка, всички останали се регулират автоматично чрез серво системата за управление.
2. 2. Висока ефективност: екструдирането на една правоъгълна рамка отнема около 45 секунди, след което автоматично се прехвърля към следващия процес чрез колан.
3. 3. Голям диапазон на обработка: минималният размер на рамката е 480×680 мм, максималният размер на рамката е 2200×3000 мм.
4. 4. Високо автоматично нивелиране: прехвърляне на правоъгълната рамка автоматично към следващия процес чрез конвейерната лента на входната и изходната работна маса, спестяване на време и труд.
5. 5. Ниска трудоемкост: рамката на прозореца се премества на лентата, не е необходимо работник да я носи.
6. 6. Силна обща способност: реализиране на функцията за двуточково режещо устройство чрез серво управление, няма нужда от персонализиране на двуточковото режещо устройство според профила.
7. 7. Голяма мощност: задвижвана от серво мотор, чрез въртящия момент на серво мотора се контролира налягането на кримпване, за да се осигури якостта на кримпване.
8. 8. Висока точност: чрез функцията за наблюдение на въртящия момент на серво системата, тя може автоматично да реализира предварителното натоварване в четирите ъгъла, да осигури диагоналния размер и качеството на кримпване.
9. 9. Софтуерно свързване: онлайн с ERP софтуер, като Klaes, Jopps, Zhujiang, Mendaoyun, zaoyi, Xinger и Changfeng и др.
10. 10. Мрежа/USB флаш диск/сканиране: импортирайте данните за обработка директно чрез мрежа, USB диск или сканиране на QR код.
11. 11. Обработената секция на профила може да бъде импортирана в IPC, използвайте я според нуждите си.

Основен технически параметър

Елемент	Съдържание	Параметър
1	Входен източник	380V/50Hz
2	Работно налягане	0,6～0,8 МПа
3	Разход на въздух	80 л/мин
4	Обща мощност	16,5 кВт
5	Максимално налягане	48 кН
6	Височината на регулиране на режещия механизъм	100 мм
7	Диапазон на обработка	480×680～2200×3000 мм
8	Размери (Д×Ш×В)	11000×5000×1400 мм
9	Тегло	5000 кг

Описание на основния компонент

Елемент	Име	Марка	Забележка
1	Серво мотор, серво драйвер	Шнайдер	Марка Франк
2	ПЛК	Шнайдер	Марка Франк
3	Прекъсване на нисковолтова верига,AC контактор	Сименс	Германия марка
4	Бутон, Копче	Шнайдер	Марка Франк
5	Безконтактен превключвател	Шнайдер	Марка Франк
6	Стандартен въздушен цилиндър	Еъртак	Тайванска марка
7	Електромагнитен клапан	Еъртак	Тайванска марка
8	Сепаратор (филтър) за масло и вода	Еъртак	Тайванска марка
9	Сферичен винт	ПМИ	Тайванска марка
10	Правоъгълна линейна направляваща релса	HIWIN/Airtac	Тайванска марка
Забележка: когато предлагането е недостатъчно, ще изберем други марки със същото качество и клас.
